2.4 InnoDB数据表是如何存储的：数据处理和存储服务

在MySQL的“三高”（高可用、高性能、高可扩展性）架构中，存储引擎是核心基石，而InnoDB作为其默认和最重要的存储引擎，其数据存储机制直接决定了数据库的性能、可靠性与扩展能力。本节将深入解析InnoDB数据表的物理与逻辑存储结构，并阐述其如何提供高效的数据处理与存储服务。

一、逻辑存储结构：表空间与段、区、页

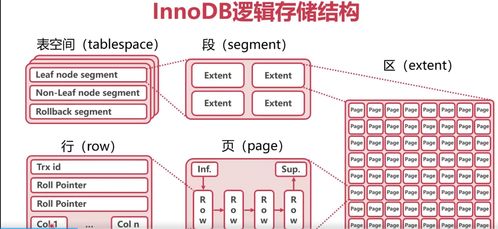

InnoDB的存储结构是一个层次化的体系，从逻辑上分为表空间、段、区和页。

1. 表空间（Tablespace）：

• 系统表空间（ibdata1）：在MySQL 5.7及更早版本中，默认存放所有InnoDB表的元数据（数据字典）、UNDO日志、Change Buffer等。

• 独立表空间（file-per-table tablespace）：从MySQL 5.6开始默认启用，每个InnoDB表对应一个独立的 .ibd 文件。这极大地提升了管理的灵活性，支持单表备份、恢复和迁移，是“高可扩展性”和“高可用”运维的基础。

• 通用表空间（General Tablespace）：允许将多个表集中存储在一个表空间中，便于管理和空间复用。

• 临时表空间、UNDO表空间：分别用于存储临时表和UNDO日志，支持独立配置，有助于性能优化。

1. 段（Segment）：表空间由多个段组成，常见的段有数据段、索引段、回滚段等。一个索引会占用两个段：一个存放B+树的非叶子节点（索引段），一个存放叶子节点（数据段）。

1. 区（Extent）：段由多个区构成，每个区大小为1MB（在默认页大小为16KB时，包含64个连续页）。区是InnoDB进行空间分配和管理的单位，连续分配有助于提高I/O效率（顺序I/O），这是“高性能”的关键设计之一。

1. 页（Page）：区由页组成，页是InnoDB磁盘管理的最小单位，默认大小为16KB。页也是内存与磁盘交互的基本单元。常见的页类型包括：

• 数据页（INDEX）：存储实际的表行数据（在聚簇索引的叶子节点）和索引键值。

• UNDO页：存储旧版本数据，用于实现MVCC和事务回滚。

• 系统页、事务数据页、插入缓冲位图页等。

二、物理存储结构：.ibd文件剖析

当启用独立表空间时，每个表对应一个 .ibd 文件。其内部结构可以概括为：

1. 文件头（FIL Header）：包含文件ID、表空间ID、校验和等元信息。
2. 区（Extent）链表管理：文件内部维护着空闲区、已使用的区等链表，用于高效的空间分配与回收。
3. 索引（B+树）的物理组织：

• InnoDB表的数据和主键索引是“聚簇”的，即表数据本身按照主键顺序组织成一棵B+树。叶子节点包含了完整的行数据。

• 二级索引（非主键索引）同样是一棵B+树，但其叶子节点存储的不是完整行数据，而是该索引的键值列和对应的主键值。查询时若需非索引列，需要通过主键值回表查询聚簇索引，这一设计在空间和性能上做了权衡。

• 每个索引的根页位置固定在表空间中。B+树的多层结构使得查找效率极高（通常只需3-4次I/O），支撑了数据库的“高性能”查询。

1. 行格式（Row Format）：行数据在页内的存储格式，如COMPACT、DYNAMIC（MySQL 5.7默认）、COMPRESSED等。DYNAMIC格式对可变长列（如VARCHAR, TEXT, BLOB）处理更优，将可能溢出的列存储在溢出页，减少数据页分裂，提升空间利用率和I/O效率。

三、数据处理与存储服务

InnoDB不仅仅是一个静态的存储容器，它通过一系列核心服务，将底层存储转化为安全、高效、一致的数据处理能力：

1. 事务处理服务：

• REDO日志（重做日志，ib_logfile）：采用Write-Ahead Logging（WAL）机制。所有数据变更先写入顺序的REDO日志文件，再异步刷回数据文件。这确保了事务的持久性（Durability），并且在崩溃恢复时能快速重演操作，是实现“高可用”中崩溃恢复的核心。

• UNDO日志（回滚日志）：存储在独立的UNDO表空间或系统表空间中。记录了数据修改前的旧版本，用于事务回滚和实现多版本并发控制（MVCC）。MVCC使得读操作不会阻塞写操作，极大提升了并发性能，是“高性能”并发读写的关键。

1. 缓存与缓冲服务：

• 缓冲池（Buffer Pool）：这是InnoDB最重要的内存区域。它将频繁访问的数据页和索引页缓存在内存中，减少直接磁盘I/O。其大小配置（innodb<em>buffer</em>pool_size）对性能有决定性影响。它内部采用LRU算法管理，并细分为年轻代和老年代，防止全表扫描等操作污染热点缓存。

• Change Buffer（变更缓冲）：专门缓存对二级索引的插入、更新、删除操作。当相关索引页不在缓冲池时，操作被缓存在Change Buffer，待未来该页被读取时再合并，从而减少随机I/O，提升写性能。这对写多读少的场景尤其有益。

• 自适应哈希索引（Adaptive Hash Index）：InnoDB会自动监控表索引的查找模式，如果发现某索引值被频繁用等值查询，它会在内存中为其建立一个哈希索引，以加速查询。这是一个完全自动化的优化过程。

1. 锁与并发控制服务：

• 提供行级锁，最小化锁冲突。

• 通过MVCC和Next-Key Lock（临键锁）机制，在保证事务隔离级别（如默认的REPEATABLE READ）的平衡并发性能和数据一致性。

四、与“三高”目标的关联

• 高性能：B+树索引结构、缓冲池、Change Buffer、自适应哈希索引、顺序写的REDO日志等，共同保障了极快的读写速度和高并发处理能力。
• 高可用：WAL机制（REDO日志）确保了崩溃恢复能力；独立表空间避免了单文件损坏导致全库不可用；热备份工具（如Percona XtraBackup）直接利用InnoDB的物理结构进行高效备份。这些是构建主从复制、高可用集群（如MHA、Orchestrator）的基础。
• 高可扩展：独立表空间使得表可以方便地在不同存储介质或服务器间迁移。在线DDL（如ALGORITHM=INPLACE）支持在业务不中断的情况下修改表结构。这些特性为数据的水平与垂直拆分提供了便利。

****：InnoDB通过其精巧的分层存储结构（表空间-段-区-页）将数据有序组织，再结合其强大的内存缓冲机制（缓冲池、Change Buffer）、可靠的日志系统（REDO/UNDO）以及行级锁与MVCC，构建了一套完整、高效、稳定的数据存储与处理服务引擎。深入理解其存储原理，是进行MySQL性能调优、设计高可用架构和实现业务可扩展性的必经之路。
